Покупка танка Т-34 с пробегом: ТО каждый день, слабое сцепление и масложор литрами

Подвеска
Конструкция подвески у Т-34 значительно сложнее, чем у большинства автомобилей. Она состоит из ведущих колес сзади, направляющего колеса и пяти сдвоенных опорных катков диаметров 830 мм и, конечно же, гусеницы из 36 траков с гребнем и 36 траков без гребня.



Ведущие колеса в основном бывают двух типов: цельнолитые или со штампованными дисками, оба вида с роликами. Изредка встречаются цельнолитые ведущие колеса без роликов образца 1942 года. Танки выпуска 41-42 годов можно определить по наличию литого колеса с роликами, фиксированными корончатыми гайками. Танки выпуска после 43 года в основном комплектовались штампованным колесом с роликами, оси которых фиксировались чеками. По надежности все решения с роликами примерно эквивалентны, а вариант без роликов отстает как в части шумности, так и в части КПД.

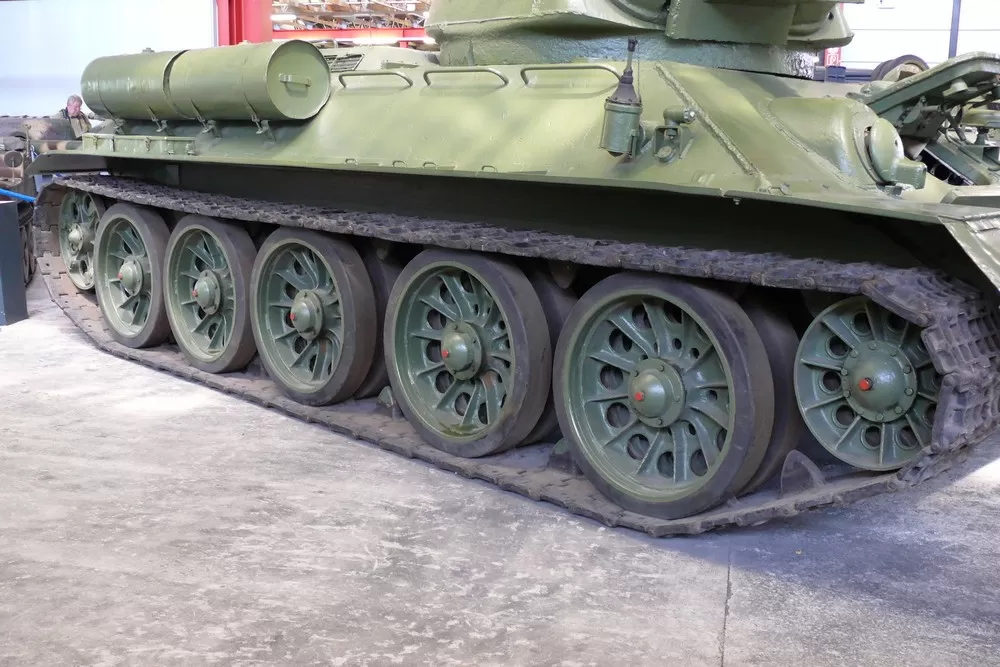

Катков у танков Т-34 по пять штук с каждой стороны. Изначальная конструкция предусматривала внешнюю амортизацию катков – это обеспечивало приемлемую шумность. Но в процессе производства конструкцию оптимизировали для снижения расхода резины, а летом 1942 года СТЗ ставил на танки по три центральных катка вообще без амортизации. Много танков выпуска после 42 года оснащались и катками с внутренней амортизацией.

Ленивец, он же направляющее колесо, расположен спереди и служит для натяжения гусеницы. По конструкции он обычно цельнолитой.

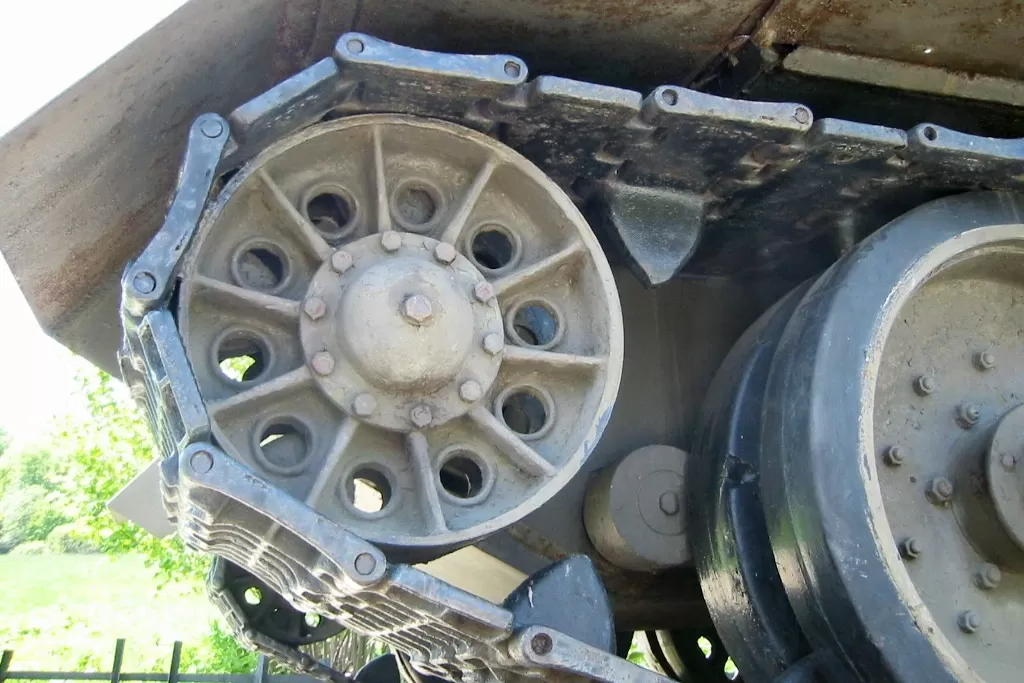

Направляющее колесо Т-34.

Подвеска катков типа Кристи расположена внутри корпуса и является одним из слабых мест конструкции. Передний каток сильно перегружен, что вызывает раннее разрушение бандажей, повышенный износ подшипников и самой подвески. К тому же пружины и амортизатор занимают много места внутри корпуса.

Ресурс подвески сильно зависит от покрытия, по которому движется танк. В эксплуатации требуется ежедневная проверка всех ее элементов и выполнение текущего ремонта по необходимости. В среднем она неплохо справлялась даже с массой танков Т-34-85, требуя на порядок меньше внимания, чем двигатель и главный фрикцион, о которых пойдет речь ниже.

Трансмиссия
Все танки имеют привод на заднее ведущее колесо и гусеницу – полноприводных версий, увы, не бывает. Механическая часть состоит из бортовых редукторов и фрикционов, коробки передач, а также главного фрикциона. Бортовые фрикционы мы уже рассмотрели в главе «Рулевое управление и тормозная система». Бортовые редукторы тут с шестернями бокового зацепления, не особенно надежные, но в целом их ресурс вполне приемлемый. Зависит в основном от состояния наружного сальника редуктора и уровня масла.

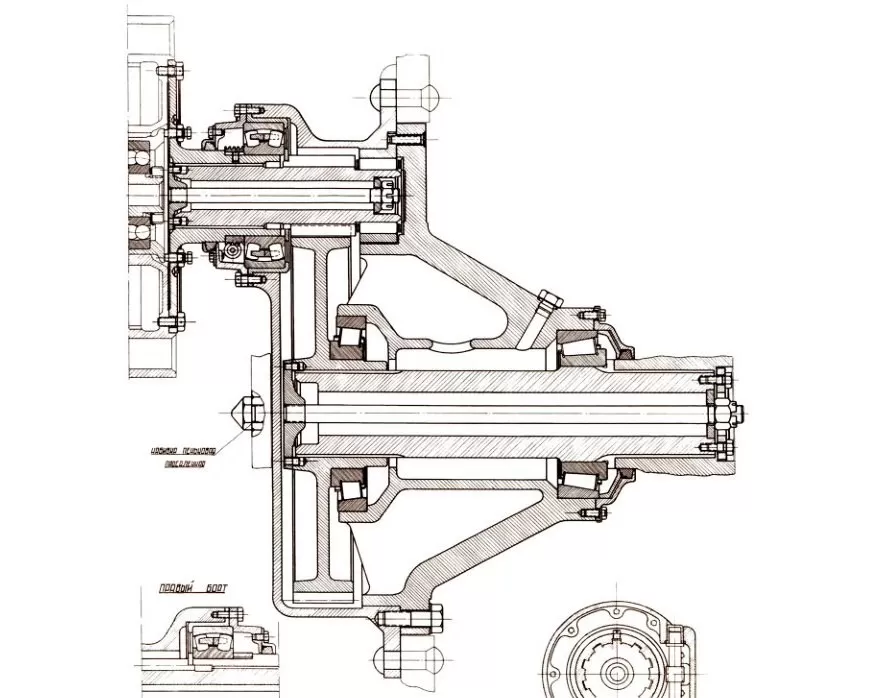

Бортовой редуктор не соосный

Основное проблемное место танка Т-34 – это главный фрикцион, в автомобильных терминах это сцепление. В условиях дефицита фрикционных материалов он был выполнен в конструктиве сталь-по-стали, а из-за низкого коэффициента трения стальных дисков фрикционов потребовалась аж 21 штука. Из-за ограничений по длине рабочий ход и рабочий зазор оказались очень малы.

В условиях качественной сборки опытных экземпляров фрикцион был относительно работоспособен, хотя усилие на педали сцепления было очень велико. Но при серийной сборке неполное размыкание дисков приводило к неполному выключению главного фрикциона, а при неполном выключении сцепления переключать передачи в коробке сложно. Особенно если это Т-34 до обновления июля 1942 года.

В серию танк Т-34 пошел с 4-ступенчатой КПП, выполненной по схеме с подвижными шестернями – такая конструкция была общепринятой на тот момент. К ее основным достоинствам относили простоту и малое количество зубчатых пар. Но в миг переключения она требовала отсутствия момента на валах. При «ведущем» сцеплении переключение нуждалось в очень больших усилиях, ход шестерен был большим, а профиль зубьев плохо подходил для постоянного включения-выключения.

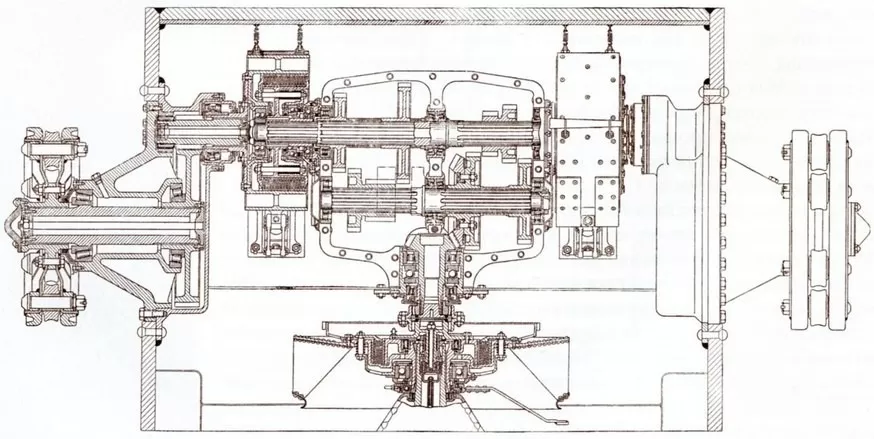

Двухвальная КПП с подвижными шестернями по схеме Кристи

Технологические доработки в виде нарезки зубьев по краю через один, накатки боковой поверхности шестерни (что-то вроде синхронизатора) обработки валов для снижения сопротивления давали лишь небольшой эффект. То, что неплохо работало с хорошим сцеплением на грузовиках того времени и вполне приемлемо – на танках серии БТ, на новом и заметно более тяжелом Т-34 с задачей не справлялось. Усилия на механизме переключения могли превышать 50 кг, что осложняло труд механика-водителя и постоянно приводило к выходу двигателя за оптимальный рабочий диапазон. Ну и, конечно, поломки самой коробки передач были обычным делом: зубья крошились, а ударные нагрузки разрушали корпус и подшипники.

Разработка новой пятиступенчатой трансмиссии началась еще до постановки танка в серийное производство. Дело было не только в том, что танку требовалась еще одна передача для расширения динамического диапазона, улучшения проходимости и повышения топливной экономичности. Новая коробка использовала шестерни постоянного зацепления с муфтами, как у современных конструкций.

Внедрение такой коробки в серию стало возможным с поставками новых зуборезных станков по ленд-лизу. Дело в том, что в коробке постоянного зацепления зубчатых пар больше почти в два раза, что заметно повышает нагрузку на станочный парк. Но внедрение КПП на муфтах – это лучшее решение, если нет возможности изменить конструктив главного фрикциона, что потребовало бы переделки присоединительных размеров силового агрегата, переделки корпуса. В целом объем работ по модернизации был бы сравним с созданием нового танка с тем же двигателем.

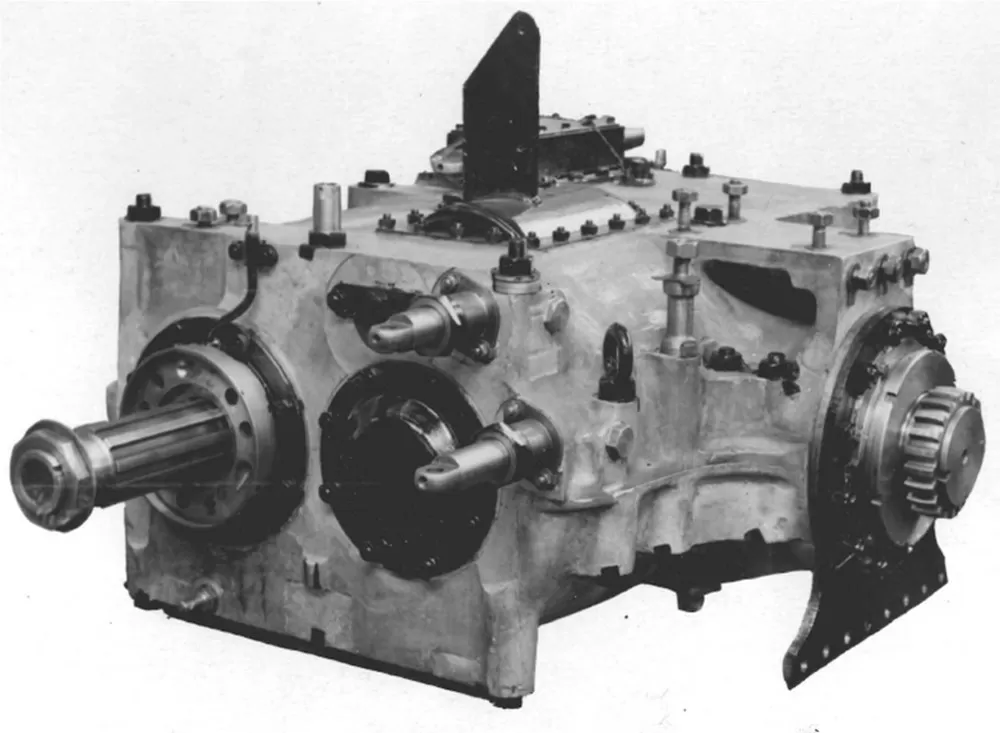

КПП Т-34.

Мотор
Линейка двигателей Т-34 состоит из единственного агрегата В-2 – дизельного V12 с непосредственным впрыском. Этот двигатель так сильно опередил свое время, что его база используется до сих пор, а для двигателей разработки 30-х годов он смотрелся вообще как пришелец из будущего.

Посудите сами: алюминиевые блоки цилиндров, алюминиевый картер, стальные мокрые гильзы цилиндров, алюминиевые поршни с 5 кольцами, по три компрессионных и два маслосъемных, 4 клапана на цилиндр, система смазки с сухим картером и масляными фильтрами. Рабочие обороты мотора – 1700-2000 в минуту, объем – 39 литров, а мощность – 400-600 лошадиных сил. И все это при массе около тонны, что неплохо даже в сравнении с «бензинками» той же мощности.

Секрет прост: двигатель разрабатывался в том числе и как авиационный, тогда это было модное направление, и аккумулировал в своей конструкции наработки нескольких конструкторских бюро за много лет. К сожалению, с надежностью и стоимостью дела обстояли не лучшим образом. В августе 1940 года конструкторское бюро Сталинградского моторного завода в своей докладной записке в ЦК ВКП(б) так охарактеризовало его конструкцию: к основным недостаткам представители завода отнесли тот факт, что В-2 «является недоработанным образцом авиационного дизеля[,] <…> который не является ни надежным, ни весьма компактным и достаточно мощным, ни сколько-нибудь дешевым двигателем». И это была суровая правда.

Доводка двигателя заняла без малого десять лет, и только во время войны его ресурс довели до приемлемых показателей. К моменту начала серийного производства танка Т-34 гарантийный ресурс составлял 100 моточасов для Т-34 и 80 моточасов для КВ-1, и лишь по настоянию наркома М. А. Малышева эти цифры увеличили до 150 и 100 моточасов соответственно при желаемых военными 300. Реальная же наработка на отказ часто была ниже гарантийных цифр. Только моторы выпуска 1944 года смогли с запасом перекрывать срок наработки на отказ в 250 моточасов, некоторые из них могли проработать более 1000.

Т-34-85
Не сравнивайте режимы работы с авиационными или автомобильными, в танках время работы на режиме максимальной мощности составляет более 30% времени, что в шесть раз больше, чем у автомобильных моторов, а более 55% времени он проводит при нагрузке более 60%. Еще во впуске много-много пыли, а летом добавляется перегрев из-за высокой температуры воздуха.

Основное слабое место двигателя – вовсе не топливная аппаратура, и с холодным стартом особых проблем не было. Хотя к заправке требовалось относиться с почтением: фильтровать солярку через шелковую ткань, не допускать значительной примеси керосина, греть топливо перед запуском в морозы, как и сам мотор. Впрочем, пневматический стартер с хорошим запасом мощности позволял запустить исправный мотор даже в сильные морозы, благо масло заливалось в бак горячим с поста подогрева. В систему охлаждения зимой заливали смесь из 45% воды и 55% этиленгликоля. Допускались и спирто-глицериновые смеси с номенклатурой до -32 градусов.

Основная беда на протяжении сороковых годов – это износ цилиндропоршневой группы, прогорание поршней из-за перегревов, прорыв газового стыка ГБЦ и гильзы, а также нарушения топливоподачи и работы системы смазки из-за поломок маслонасосов. Расход масла в изношенном моторе шел буквально литрами, достигая 5 килограммов в час. Традиционно в качестве основного документа о состоянии мотора на начало 42 года приводят отчет Абердинского полигона. Да, танк Т-34 попал на испытания в США и там весьма подробно исследовался.

Основная проблема советского 39-литрового V12, по мнению заокеанских экспертов, была в низком качестве очистки воздуха. Центробежно-масляный воздухоочиститель терял масло, не очищал, отправлял масло в камеры сгорания, что приводило к работе вразнос и гидроударам. Вторая проблема была в слабости системы охлаждения – она не позволяла ему долго работать на максимальной мощности даже в зимних условиях. Правда, судя по отчету, американцы не залили в фильтр типа «Помон» масло, вследствие чего фильтр фактически не работал. Моторесурс мотора на испытанном танке составил 73 часа.

Воздушные фильтры явно нуждались в улучшении в любом случае. К концу 1943 года на танках уже применяли фильтры конструкции «Циклон», а после 44-го и «Мультициклон», обеспечивающие на порядок лучшую фильтрацию воздуха и меньшую трудоемкость обслуживания.

Медные прокладки ГБЦ не выдерживали работы на максимальной мощности. Позже была улучшена точность обработки блоков и использована цельная алюминиевая прокладка, а затем и прокладка типа «металлопакет» для обеспечения работы газового стыка.

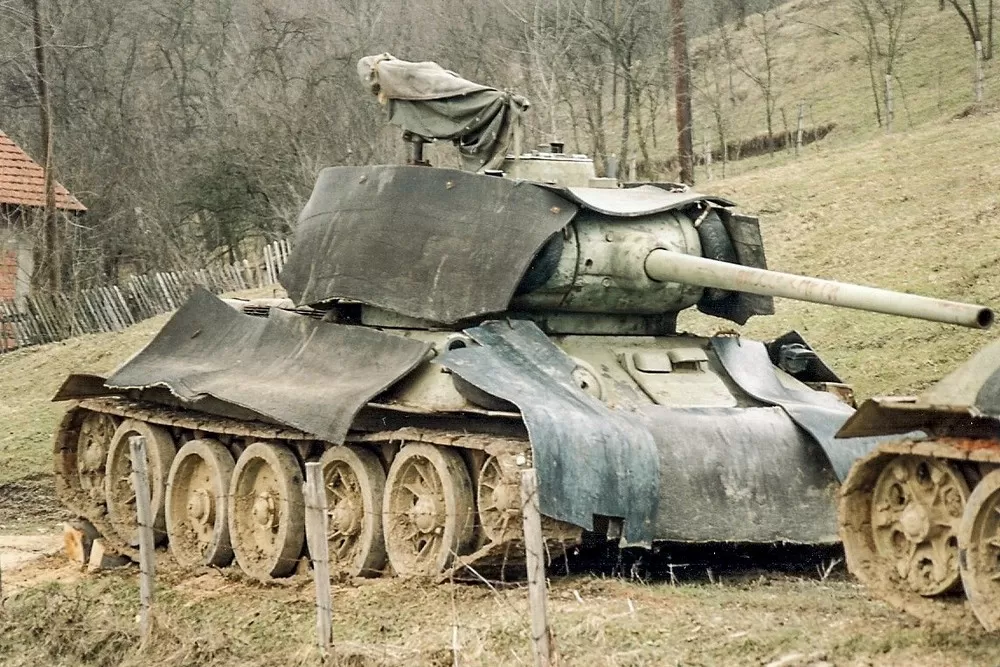

Т-34-85 с дополнительной "броней", 1996 год, Босния.

Маслонасосы последовательно улучшались, менялись приводные валы, рабочие пары и зазоры. Уже к 45 году основные проблемы удалось решить. На удивление, в остальном конструкция мотора оказалась весьма удачной. Конечно, крайне трудоемкой в обслуживании и дорогой, но тем не менее ресурсной.
