Ракета Р-27 выполнена по схеме, промежуточной между схемой "утка" и схемой с поворотным крылом, с тандемно расположенными дестабилизаторами, рулями и крыльями (см. проекции).

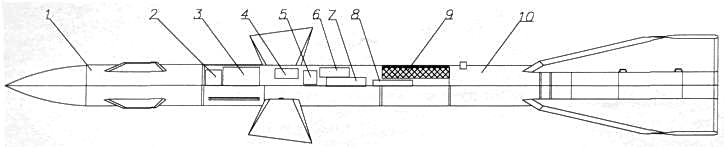

В носовой части корпуса ракеты (см. компоновочную схему) размещается ГСН. В отсеке за ней расположены радиовзрыватель и автопилот. В третьем отсеке находится энергоприводной блок (турбогенератор, привод гидронасоса и рулевые машины).
Четвёртый отсек - боевая часть осколочно-фугасного или стержневого типа весом 39кг (вес заряда взрывчатого вещества - 15кг). В пятом отсеке располагается маршевый твердотопливный ракетный двигатель. В зависимости от модификации ракеты возможна установка двигателя одного из двух типов: однорежимного (диаметр 230 мм, длина 1500 мм) и двухрежимного (диаметр 260 мм, длина 2200 мм), обеспечивающего увеличенную дальность стрельбы. Основной материал конструкции ракеты — титановый сплав. Стыковка отсеков осуществляется при помощи запирающих устройств эксцентрикового типа.
Модульные ракеты семейства Р-27 имеют одинаковые боевые части, блоки управления и энергопитания, несущие поверхности и рули. Каждая из модификаций может оснащаться унифицированными двигателями обычной (Р-27Р и Р-27Т) и повышенной (Р-27ЭР и Р-27ЭТ) энергетики и системами наведения на базе инфракрасной ГСН, а также пассивной, полуактивной и активной радиолокационных ГСН. Применение ракет с различными головками самонаведения повышает помехозащищенность и эффективность системы вооружения авиационных комплексов.
1. ГСН;
2. радиолокационный взрыватель;
3. автопилот;
4. рулевой привод;
5. гидронасос;
6. турбогенератор;
7. газогенератор;
8. ПИМ;
9. боевая часть;
10. двигатель.
...
Р-27П - с пассивной радиолокационной ГСН 9Б-1102 (см.
фото). Предназначена для поражения самолётов ДРЛО и других радиоизлучающих воздушных целей в любое время суток, в простых и сложных метеоусловиях, в переднюю полусферу, в том числе на фоне различных подстилающих поверхностей, обеспечивая поражение самолетов, ставящих активные помехи РЛС для прикрытия своих самолетов. Взрывательное устройство – радиовзрыватель и контактный датчик цели. Боевая часть - стержневая несущего типа. Дальность захвата типовой цели ПРГСН 9Б-1102 более 200км, что превышает баллистическую дальность полета ракеты. Минимальная дальность стрельбы 2-3км, перегрузка поражаемых целей - 5.5g. ПРГСН 9Б-1102 выпускается ОАО "Омский завод "Автоматика".
Р-27П1, Р-27ЭП1 - экспортные варианты ракет Р-27П и Р-27ЭП (см.
фото1,
фото2). Максимальная дальность пуска в ППС - 72 и 110км для Р-27П и Р-27П1, соответственно. Высота поражения целей 0.02-20км.
Ростислав Ангельский. Отечественные управляемые ракеты «воздух-воздух».
