Любой цикл статей, посвященный аудиогаджетам спецслужб и написанный в России, был бы неполным без рассказа о т.н. диктофоне Штирлица. Это устройство было знакомо практически всем гражданам СССР с 1973-го года по кадрам из “Семнадцати мгновений весны” и прочно ассоциировалось со шпионским гаджетом.

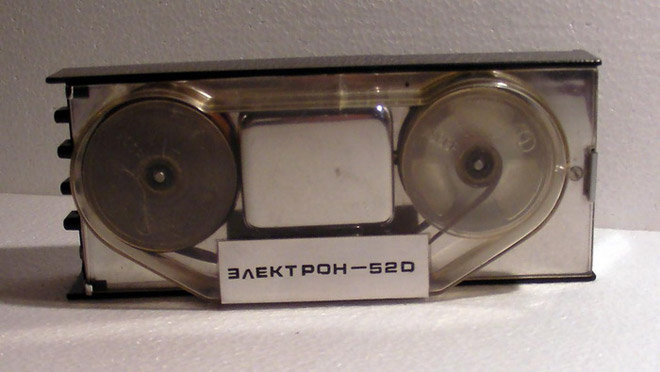

Что интересно, «Электрон-52Д”, который снимался в сериале как легендарный девайс Штирлица, был фактической копией карманного диктофона фирмы „Tinico“. Для 60-х годов, когда создавался этот гаджет, его размеры считались крайне миниатюрными. Можно говорить, что „Электрон-52Д” стал первым отечественным серийным магнитофоном компактных размеров, который был выпущен серийно и продавался свободно.
В этом материале история создания “Электрон-52Д”, его появление в самом известном советском шпионском сериале, а также несколько слов о смелом эксперименте одного увлеченного коллекционера и радиолюбителя по доказательному историческому моделированию.

Улучшенная копия японской игрушки

До ''Электрон-52Д в советском союзе не существовало достаточно компактных катушечных магнитофонов. Более того, сами магнитофоны были редкостью и стоили очень больших, в представлении советского человека, денег.
Предпосылкой к созданию нового устройства послужила гипотетическая необходимость в подобном аппарате у журналистов и руководителей среднего звена, которые могли бы применять последний в качестве голосовой записной книжки.
Спецслужбы страны советов с конца 40-х годов успешно пользовались трофейными проволочными агрегатами, которые в серийных количествах были вывезены с территории побежденного рейха, а позже буржуйскими «Uher Report» и «Nagra SN». Аналогичные аппараты или классом пониже доставались важным журналистам крупных советских изданий, а вот все остальные выкручивались без диктофонов.

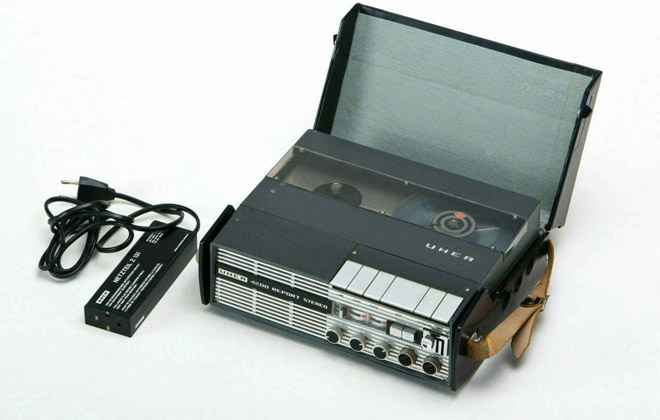

«Uher Report» — «рабочая лошадка» сотрудников КГБ и журналистов международников

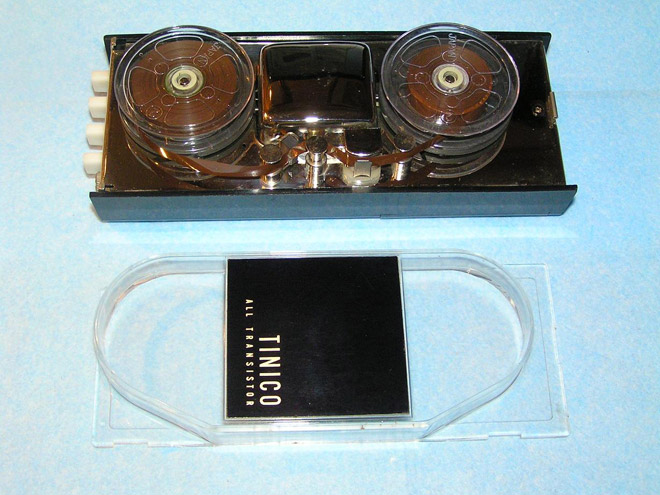

И тут отечественные чиновники от радиоэлектронной промышленности заметили небольшое чудо японской техники и решили, что нашим людям это подойдет. Игрушку „Tinico“, разработанную в середине 60-х, было бы затруднительно использовать в качестве шпионского оборудования, но вполне можно было сделать диктофоном для простых советских граждан, которого так не хватало в СССР.

Получив разнарядку сверху и прототипы из Страны восходящего солнца, инженеры Полтавского ЭМЗ принялись создавать отечественный аналог в 1966-м году. Опытные образцы устройства появились в 1967-м, а предположительно с 1968-го года пошли в серию. Через 2 года, в 1970-м удачное в техническом отношении устройство начал выпускать Казанский завод радиокомпонентов.

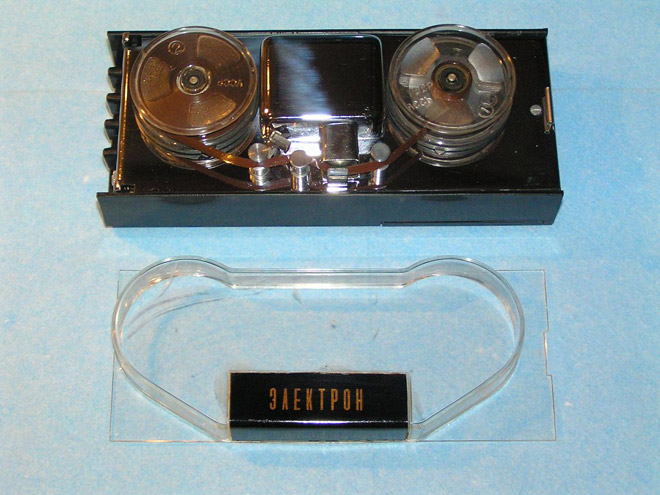

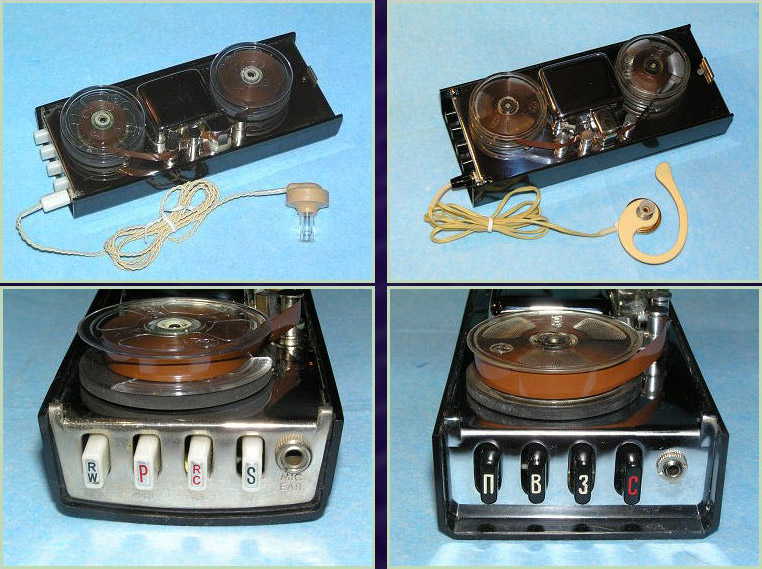

''Электрон-52Д”- это хороший пример того, как нужно копировать устройства. Советским инженерам удалось не только сплагиатить игрушку для маленьких японцев, но и сделать ее лучше. Это сравнительно редкий случай — ибо, как правило, происходило наоборот, характеристики советских копий были хуже оригиналов.

В процессе адаптации и копирования японские образцы претерпели несколько технических усовершенствований. Так, путем повышения напряжения (с полутора до трёх вольт), была увеличена скорость перемотки ленты и реализована схема без трансформаторов на базе германиевых транзисторов ГТ109А (2 шт) и ГТ108А.

Что хорошо японским детям, не нужно советскому менеджеру

Получившийся диктофон, как и его японский предок (который, напомню, позиционировался на родине как игрушка) мог успешно производить двухдорожечную запись на магнитную ленту. Скорость движения ленты при записи была переменной от 3 до 9,5 см/сек и напрямую зависела от намотки ленты на катушку.
Эта особенность упрощает конструкцию устройства, но напрочь лишает пользователя возможности достоверной записи и воспроизведения музыки. Иными словами, диктофон подходил только для речи.

Питался магнитофон от пары никель-кадмиевых аккумуляторов ''ЦНК-0,45'' и батареи типа “Крона”. ''Электрон-52Д” не был оснащен динамиком и для воспроизведения требовал подключения наушников или усилителя с АС.
В целом характеристики устройства не отличались от прототипа:
Рабочий диапазон частот 300...3500 Гц, при увеличении скорости 200...7000 Гц;
Время записи при использовании магнитной ленты типа 10 от 10 до 30 минут;
Номинальная выходная мощность усилителя 20 мВт;
Коэффициент нелинейных искажений 15 %;
коэффициент детонации — 10%;
Относительный уровень помех -30 дб;
Размеры диктофона 165х70х50 мм, его масса 0,5 кг.



Совершенно ясно, что ведение скрытой записи с такими характеристиками крайне затруднительно. Более того, шумная работа двигателя и механики явно выдает записывающего. Эти особенности практически лишили диктофон будущего в качестве устройства для спецслужб.

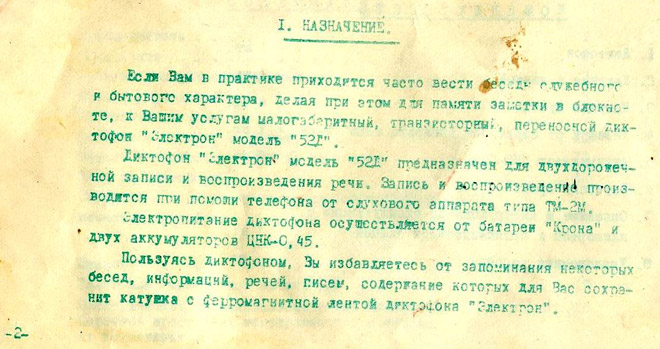

В паспорте устройство позиционируется как голосовая записная книжка. Однако, судя по тому, что мне известно, 81 рубль в 1968-м — это достаточно много для советского менеджера среднего звена или инженера, которому мог бы пригодится подобный гаджет. У тех же, кто мог себе его позволить, обычно были секретарши с печатными машинками.

Сколько этот почти бесполезный девайс пролежал на полках советских магазинов неизвестно, но факт в том, что его производство свернули достаточно быстро. Спецслужбы и самые классово непримиримые на планете журналисты продолжили юзать швейцарские “Нагры” и штучные изделия из ЦНИИСТ КГБ СССР. Прочие же нуждающиеся не перестали просить выездных знакомых привезти из загранки что-то поприличнее усовершенствованной копии японской игрушки.

Не думай о секундах свысока

В силу того, что гаджет не стал известным и популярным, а серия его была сравнительно ограничена, при съемках легендарного сериала про Штирлица его решили выдать за немецкое изделие времен WW2. Перевоплощение гаджета в образ спецтехники для ГЕСТАПО и СД происходило путём наклеивания на корпус устройства логотипа фирмы SIEMENS.

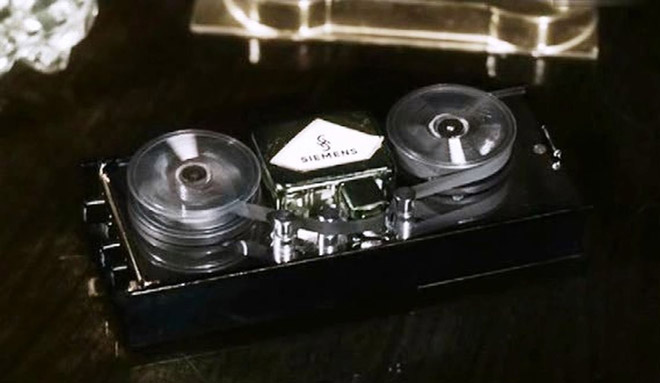

Для многих и сегодня этот винтажный диктофон, впервые показанный в новом качестве в 1973-м году, олицетворяет техническую мощь Третьего Рейха. Диктофон Штирлица умел значительно больше, чем японская игрушка в советском исполнении. В фильме устройство способно записывать продолжительные разговоры, воспроизводить звук без дополнительных устройств и работать настолько тихо, что даже агент Клаус без труда скрытно использует его в провокации с пастором Шлагом.
Многие люди, поверхностно знакомые с историей аудиотехники, засомневались в возможности создания настолько миниатюрного диктофона в те годы. Основные аргументы сомневающихся базируются на убежденности в том, что настолько миниатюрный диктофон нельзя собрать на лампах, немцы не обладали достаточно маленькими элементами питания в 40-е годы, а также не могли собрать миниатюрный электродвигатель.

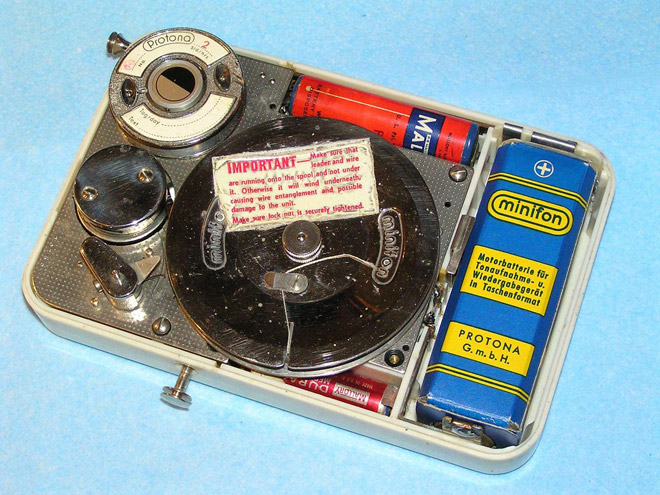

При этом известно, что через каких-то 6 лет в открытой продаже появились ламповые проволочные диктофоны Minifon, сравнимые по габаритам с ''Электрон-52Д”.

Точку в вопросе теоретической возможности создать диктофон такого размера в 1940-х поставил коллекционер и автор проекта vintage-technics.ru. Он описал в статье все технологии, которые необходимы для создания такого устройства, дал кучу пруфов (ссылок на патенты и использование разработок на практике) о том, что такого рода технологии существовали.
Позже, он в качестве доказательства создал адаптированную версию ''Электрон-52Д” с применением сверхминиатюрных ламп CK502AX, CK505AX и других технологий, существовавших в 1940-е годы.

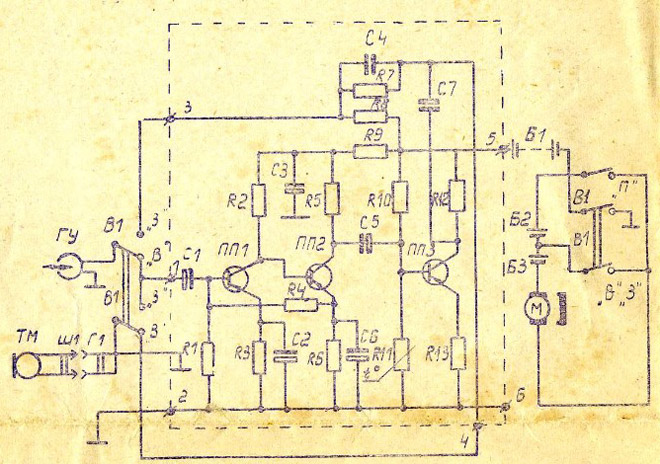

схема устройства

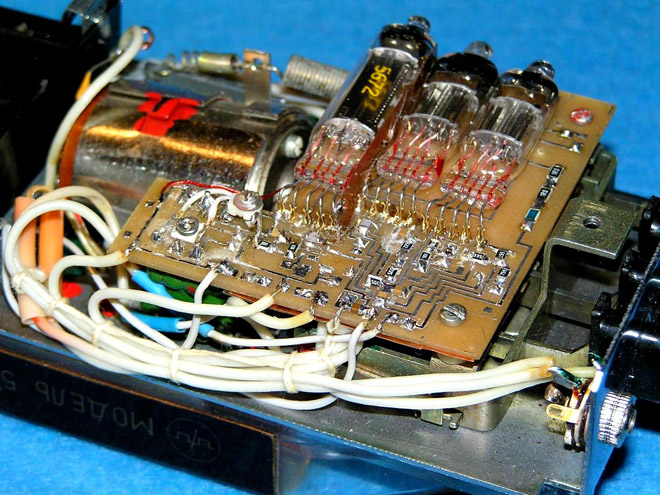

внешний вид исторической модели

Более подробную информацию об этой, без преувеличений, титанической изыскательской работе можно получить по ссылке.
Также есть соответствующее видео.
phpBB [media]

Я был скептически настроен в отношении возможности создания настолько компактного диктофона в 40-х, но после прочтения статьи и предоставленных пруфов, сомнений в такой возможности у меня не осталось.

Итог

"Электрон-52Д" стал одним из примеров удачного копирования западных устройств. По отзывам всех, кто держал прототип и отечественное устройство в руках, — советское представляется более совершенным. При этом именно этот опыт показывает, что даже удачно скопированные устройства могли быть совершенно бесполезны в советских реалиях (как игрушка — баснословно дорого, как записная книжка — нерационально). Вероятно, если бы не “17 мгновений весны” — мы не вспомнили об этом устройстве, но благодаря фильму оно стало одним из самых узнаваемых портативных гаджетов, созданных в СССР.
Дата публикации: 26.07.2018

_________________
Добре спозаранку-надобранич щеневмерлие патриоти-ватобори, кримоблокувадники, ганьбапереможники та бандугетьмани! ТАК!

  Профиль


#2  Сообщение 05.08.18, 23:17
Старожил

Регистрация: 19.08.2014
Сообщения: 7081
Благодарил (а): 9 раз.
Поблагодарили: 291 раз.
Цитата:
Позже, он в качестве доказательства создал адаптированную версию ''Электрон-52Д” с применением сверхминиатюрных ламп CK502AX, CK505AX и других технологий, существовавших в 1940-е годы.

внешний вид исторической модели

С этой картинкой вот какая проблема. Печатные платы в 40-х годах были известны (хотя и применялись в очень узких масштабах). А вот компоненты для поверхностного монтажа на фото - современные. Эти технологии начали применяться только в 60-х.
То есть на фото - не историчесое устройство, а какой-то новодел.

  Профиль


#3  Сообщение 05.08.18, 23:21
Ветеран
Аватара пользователя

Регистрация: 04.09.2014
Сообщения: 31087
Благодарил (а): 112 раз.
Поблагодарили: 678 раз.
Украина
ложку тоже скопировали...
А до этого лаптем щи хлебали :rzach:

Заипали уже темами про копирование...

Копировать - это нормально, естественно и нужно.

Для чего тема?

_________________
14.04.2017
_vortex_ написал
" на этой неделе с 90% вероятностью по КНДР ударят"

  Профиль


#4  Сообщение 05.08.18, 23:30
Ветеран

Регистрация: 23.08.2014
Сообщения: 11519
Благодарил (а): 13 раз.
Поблагодарили: 325 раз.
Dmtr писал(а):
Для чего тема?

Видимо глубокий подкоп под РД-180 ...

  Профиль


#5  Сообщение 05.08.18, 23:32
Ветеран

Регистрация: 16.08.2014
Сообщения: 20930
Благодарил (а): 517 раз.
Поблагодарили: 663 раз.
Меркурий писал(а):
То есть на фото - не историчесое устройство, а какой-то новодел.


на фото - наглядная демонстрация возможности изготовления в конце 30-х таких девайсов на той элементной базе.
С объемным монтажом могло получиться даже компактнее.

  Профиль


#6  Сообщение 05.08.18, 23:37
Ветеран
Аватара пользователя

Регистрация: 25.08.2014
Сообщения: 13506
Благодарил (а): 2 раз.
Поблагодарили: 422 раз.
Спалили, суки и Чебура, и Шавика, и Тракториста...

Писец, останутся дебилы без премиальных....

  Профиль


#7  Сообщение 05.08.18, 23:40
Ветеран
Аватара пользователя

Регистрация: 04.09.2014
Сообщения: 31087
Благодарил (а): 112 раз.
Поблагодарили: 678 раз.
Украина
Zritel show писал(а):
Dmtr писал(а):
Для чего тема?

Видимо глубокий подкоп под РД-180 ...

может проще?
думаю ТС подгребает, что
Автомат Калашникова похож на какой то немецкий? :rzach:

Или пеницелин...
Короче маскали некера не умеют...

Обратно же.. Даже шорты слизали у Запада.

А свинорылы же считай уже запад. Значит у них украли тоже :rzach:

Не, на самом деле.

Сравните немецкие штаны и русские шорты. :rzach:

_________________
14.04.2017
_vortex_ написал
" на этой неделе с 90% вероятностью по КНДР ударят"

  Профиль


#8  Сообщение 05.08.18, 23:42
Ветеран
Аватара пользователя

Регистрация: 04.09.2014
Сообщения: 31087
Благодарил (а): 112 раз.
Поблагодарили: 678 раз.
Украина
свинорылы бы тоже что хочешь скопировали...
Но политкорректность не позволяет.. и культура...
В своем говне сидят и шарики из своего говна катают..

:rzach:

_________________
14.04.2017
_vortex_ написал
" на этой неделе с 90% вероятностью по КНДР ударят"

  Профиль


#9  Сообщение 05.08.18, 23:56
Участник

Регистрация: 05.10.2014
Сообщения: 1487
Благодарил (а): 42 раз.
Поблагодарили: 147 раз.
Россия
Zritel show писал(а):
Видимо глубокий подкоп под РД-180 ...

А что там может быть глубокого?
пиндосы вместе с двигателем получили всю конструкторскую и технологическую документацию на него. Это было одним из условий контракта.
Но повторить самостоятельно не смогли.

  Профиль


#10  Сообщение 06.08.18, 00:16
Старожил

Регистрация: 19.08.2014
Сообщения: 7081
Благодарил (а): 9 раз.
Поблагодарили: 291 раз.
Молотов писал(а):
С объемным монтажом могло получиться даже компактнее.

Если бы объемный монтаж был компактнее, то он бы не умер как класс. Компонеты для объемного монтажа значительно больше по размеру. Особенно это касается конденсаторов, которые были доступны в 40-х годах. Типичный резистор на четверть ватта 40-х годов - это трубочка сантиметра полтора длиной. Конденсаторы такого размера на необходимое напряжение - это только пикофарады или десятки пикофарад. Необходимые значения некоторых конденсаторов в приведенной схеме - десятки тысяч пикофарад. В сороковые годы - это кубышка внушительных размеров или трубочка сантиметра два длиной и миллиметров семь толщиной. На фото применены современные компоненты формата 0805 или 1206. Миллиметра три размером в самом большом измерении.
